Høye LEED-ambisjoner hos UBC Arts Students Centre i Vancouver

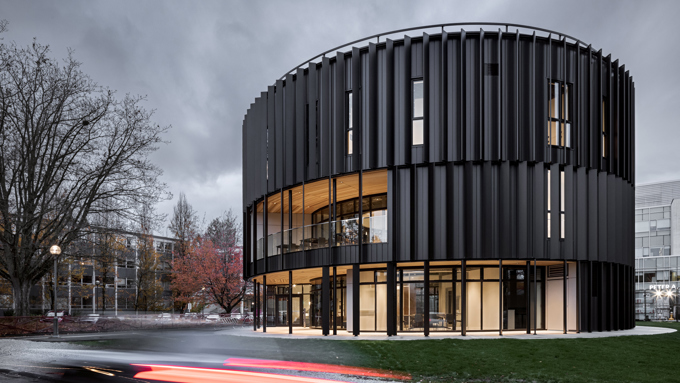

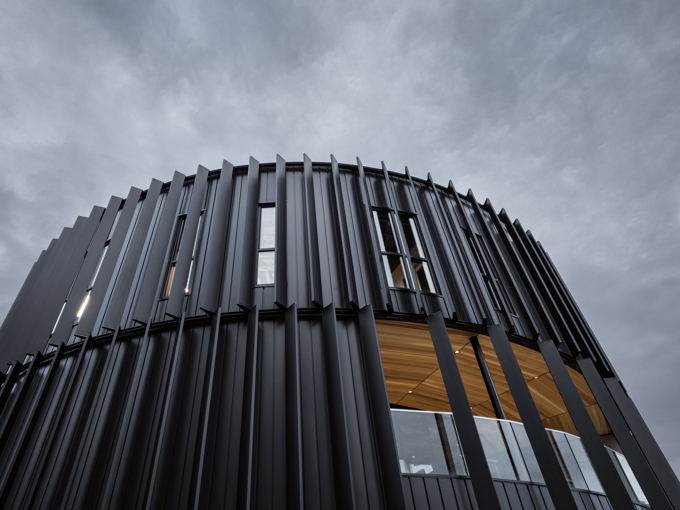

På slutten av 2021 åpnet denne multifunksjonelle bygningen for kunststudenter ved UBC, Vancouver. Senteret er et studentdrevet initiativ designet av Leckie Studio Architecture + Design, og det ble bygget med bærekraft i tankene. Et av initiativene i denne sammenhengen er intelligent styrte vinduer i alle områder, som brukes til naturlig ventilasjon om dagen og kjøling om natte. Områdene inneholder også mekanisk ventilasjon, noe som gjør ventilasjonskonseptet til en energieffektiv hybrid løsning. Integral Group Vancouver styrte bygningens ventilasjonsdesign og brukte den innovative tilnærmingen til bygningens automatiske naturlige ventilasjonssystem.
Besøg et prosjektLøsning
Hybrid ventilasjon , Integrasjon til brannvarslingssystem
Lokasjon
Vancouver, Canada
Sektor
Skoler og institusjoner
Prosjekttype
Nybygg
Naturlig ventilasjon i en bygning med LEED Gold som mål

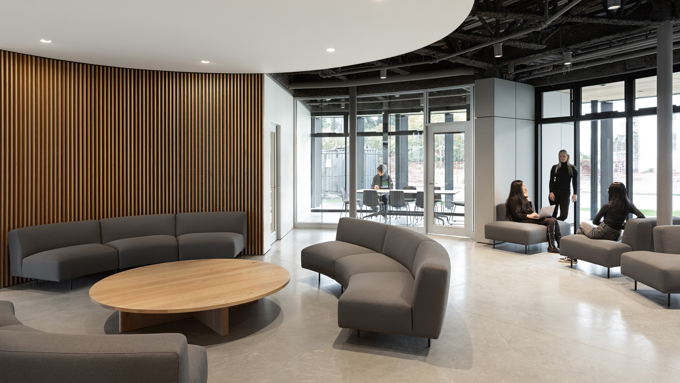

Senteret er fordelt på tre etasjer med et samlet nettoareal på cirka 1025 m² og inneholder funksjoner som kafé, galleri, møtelokaler og fellesarealer for sosialt samvær. Bygningen ble designet med henblikk på å oppnå en LEED Gold-sertifisering. Til denne bærekraftige bygningen har WindowMaster levert og satt i drift NV Embedded® – et naturlig ventilasjonssystem som vil bli brukt til inneklimakontroll når SD-anlegget vurderer naturlig ventilasjon som egnet. Bygningen er delt opp i cirka 20 klimasoner, og prinsippene for naturlig ventilasjon er en blanding av ensidig ventilasjon, tverrventilasjon og oppdriftsventilasjon avhengig av bygningens geometri. Bygningen maksimerer bruken av naturlig ventilasjon så vidt mulig for å redusere energiforbruket.
Intelligent vindusstyring integrert i SD

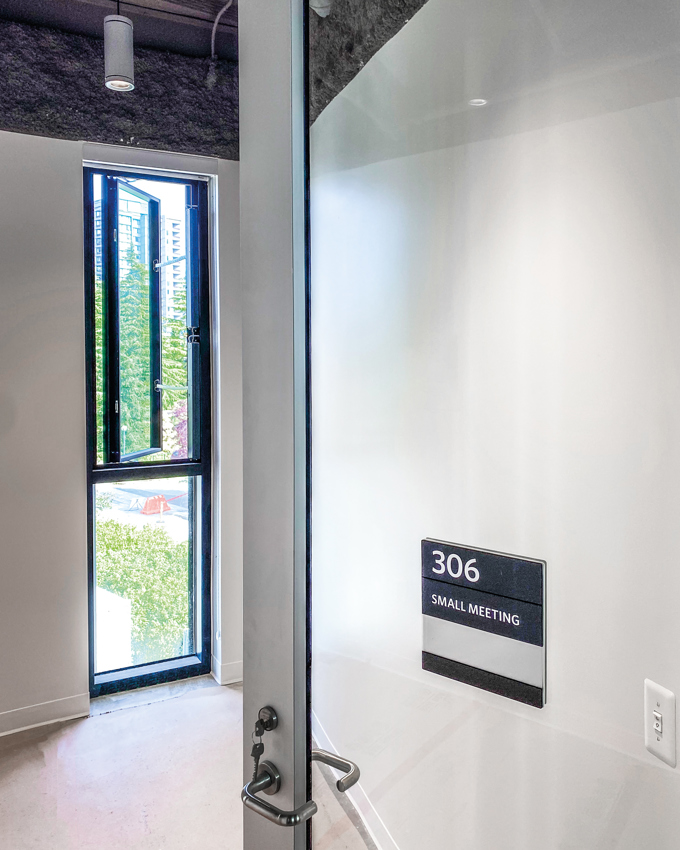

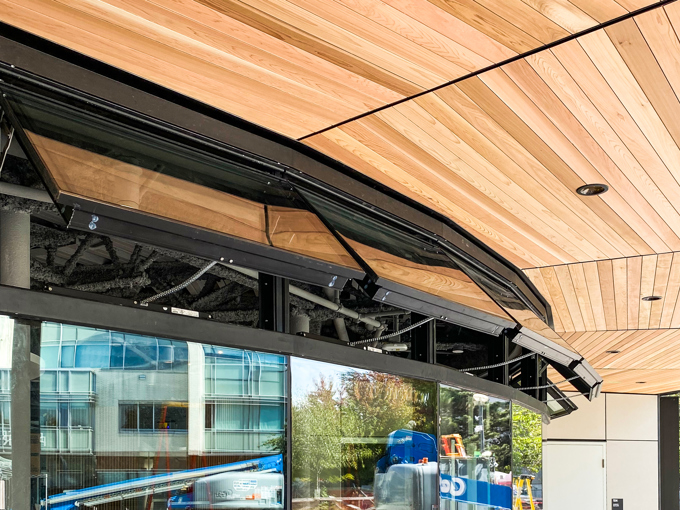

Ca. 100 vindusmotorer brukes i dette prosjektet for å sikre komfortventilasjon. VELUX har levert 8 motoriserte takvinduer, og resten av bygningen har automatiske markise- og fasadevinduer. WindowMaster har levert alle motorer til fasadevinduene som inkluderer MotorLink®-teknologi, og WindowMaster styrer de åtte motoriserte VELUX-takvinduene. WindowMasters produkter er fullt integrert i Delta Controls SD-anlegget levert av ESC Automation, som også leverer værdata samt innetemperatur og CO2-nivåer til WindowMaster NV Embedded®-systemet. Disse dataene brukes av NV Embedded® for kontinuerlig intelligent styring av takvinduer og fasadevinduer. Løsningen omfatter også betjeningsknapper for manuell overstyring, noe som gir brukerne en mer personlig kontroll. Etter 30 minutter aktiveres den automatiske styringen igjen. Ved å integrere WCC Plus-panelet med brannsikringssystemet kan det gis et signal som bekrefter at de automatiske vinduene er åpne eller lukkede.
MotorLink® - intelligent styring av vinduer
MotorLink® er en kommunikasjonsteknologi som muliggjør 2-veisstyring og tilbakemelding mellom vindusmotorer og bygningens SD-anlegg. Alle WindowMaster-styresystemer kan brukes med MotorLink® i mange av våre motorer. Klikk nedenfor for å få vite mer og se relaterte produkter.
Les mere
UL-sertifiserte vindusmotorer sørger for sikkerhet innendørs
Alle produktene fra WindowMaster som brukes i UBC Arts Students Centre, er UL 325-sertifiserte og fungerer som underkomponenter i brannvarslingssystemet. 16 av vindusmotorene er WMU 831, som bruker naturlige drivkrefter for effektivt avtrekk av røyk og varme og er en integrert del av brannvarslingssystemet i bygningen. Produktene kommuniserer via strømforsyninger med MotorLink® – en intelligent patentert digital kommunikasjon fra WindowMaster, som gjør det mulig for motorene og kontrollene å kommunisere viktige opplysninger.
