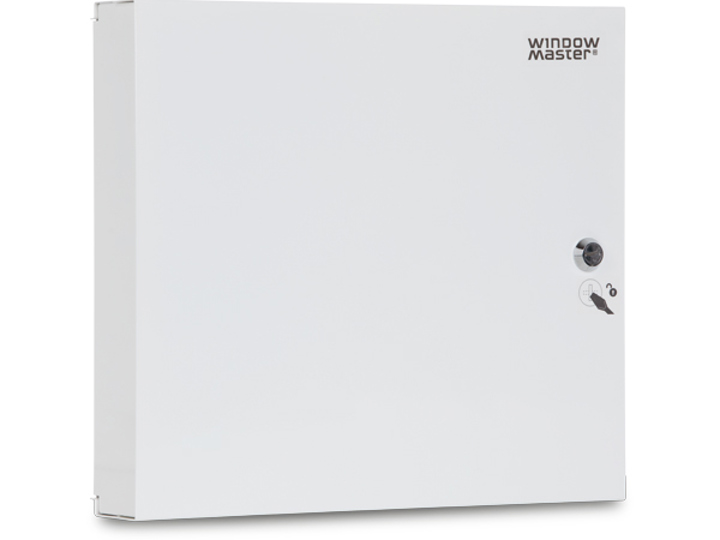

WCC 310 / 320 PLUS
10-20A MotorController med touchskærm til konfiguration af komfortventilation i op til 10 rum / zoner
- 10A eller 20A
- op til 10 individuelle motorlinier og 12 input
- KNX, BACnet IP/MSTP eller MODBUS TCP/RTU
- Styring af MotorLink® og 24V DC vinduesmotorer
Om WCC 310 / 320 PLUS
Hovedtrekkene
-
BACnet
Produktet er BACnet-kompatibelt, BTL testet og understøtter denne BUS-kommunikation.
-
Udgangsstrøm på 20A
Produktet har en maksimal udgangsstrøm på 20A
-
Komfortventilation
Produktet kan anvendes til komfortventilation for at sikre, at bygningens brugere nyder et behageligt indeklima.
-
230V nominel driftsspænding
Produktet bruger en nominel driftsspænding på 230V
-
MotorLink®
Produktet kan kommunikere med styringer med MotorLink® – WindowMasters intelligente patenterede digitale kommunikation.
-
KNX certificeret
Produktet er KNX certificeret og understøtter denne BUS-kommunikation.
-
Modbus
Produktet er et Modbus produkt og understøtter denne BUS-kommunikation.
Produkt detaljer
MotorController med 10A eller 20A, der kan udvides med feltbuskort med interface for KNX, BACnet IP/MSTP eller MODBUS TCP/RTU.
Med indbygget touchskærm for konfiguration.
MotorController til komfortventilation
MotorController til styring af ±24V DC standard motorer og motorer med MotorLink® til den daglige komfortventilation. Den kan også styre låsemotorer med/uden MotorLink®.
Anvendes i mindre og mellemstore bygninger samt i bygningsafsnit som f.eks. trappeopgange og restaurationer.
MotorControlleren styrer (åbner/lukker) vinduesmotorerne på baggrund af signal fra den/de tilsluttede komponenter f.eks. komforttryk (betjeningstryk), rumsensor, vejrsensor samt BUS-kommandoer.
MotorControllerne har
- op til 10 motorlinier og 12 input
- 10A eller 20A
Specifikationer
| Tekniske specifikationer | |
| Primær spænding: | 230V AC, 50Hz (85-264V AC, 47-63Hz) |
| Udgangsspænding: | WCC 310: 10A / WCC 320: 20A |
| Farve: | Hvid (RAL 9010) |
| Størrelse: | 355 x 320 x 76mm (BxHxD) |
| Varianter | Varenummer |
| MotorController 10A, 2 motorlinier à 10A, max. 10A total, 2 input | WCC 310 P 0202 |
| MotorController 10A, 6 motorlinier à 10A, max. 10A total, 12 input | WCC 310 P 0612 |
| MotorController 10A, 10 motorlinier à 10A, max. 10A total, 12 input | WCC 310 P 1012 |
| MotorController 20A, 2 motorlinier à 10A, max. 20A total, 2 input | WCC 320 P 0202 |
| MotorController 20A, 6 motorlinier à 10A, max. 20A total, 12 input | WCC 320 P 0612 |
| MotorController 20A, 10 motorlinier à 10A, max. 20A total, 12 input | WCC 320 P 1012 |
Levering inkluderer
MotorController
Downloads
Produktblad
Vejledning
Overensstemmelseserklæring
Appendiks til vejledningen med detaljebeskrivelser af alle menuer
ETS device application til KNX interface (WCA 3FK) version 1
ETS device application til KNX interface (WCA 3FK) version 2
KNX Applikation program beskrivelse version 1
KNX Application program description version 2
BACnet WCC 310/320 Protocol Implementation Conformance Statement (PICS)
MODBUS WxC 3xx 1.xx
MODBUS WxC 3xx 2.xx
Konfiguration af følgestyring mellem vindue og solafskærmning
WCC 310 / 320 Fjernstyring (WMaFlexiSmokeRemote)
BACnet implementation conformance certificate
