Lille 1A kædemotor for indbygget installation velegnet til naturlig og brandventilation

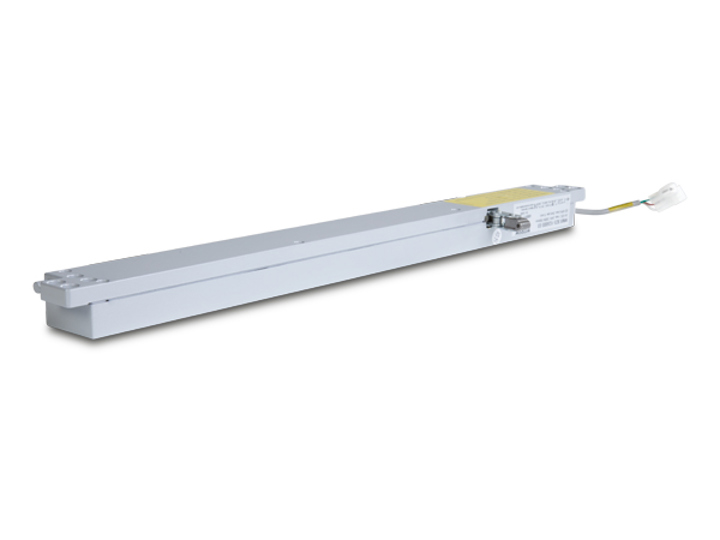

WMX 823
- Kædemotor til indbygning i vinduesprofiler
- Til brand- og komfortventilation
- Til lodret og vandret indbygning på ind- eller udadgående vinduer
Om WMX 823
Hovedtrekkene
-
Komfortventilation
Produktet kan anvendes til komfortventilation for at sikre, at bygningens brugere nyder et behageligt indeklima.
-
Brandventilation iht. EN 12101-2
Produktet kan anvendes til brandventilation iht. EN 12101-2 og bruger naturlige drivkræfter til effektiv udblæsning af røg og varme.
-
Brandventilation iht. B300
Produktet kan anvendes til brandventilation iht. B300 og bruger naturlige drivkræfter til effektiv udblæsning af røg og varme.
-
±24V Nominel forsyningsspænding
Produktet anvendes med ±24V styringer.
-
MotorLink®
Produktet kan kommunikere med styringer med MotorLink® – WindowMasters intelligente digitale kommunikation.
Produkt detaljer
Programmerbar 24V DC kædemotor for indbygning (integreret montering) i vinduesprofiler til både komfort- og brandventilation.
Egenskaber
– anvendes med ±24V styringer eller styringer med MotorLink®
– kan anvendes sammen med låsemotor type WMB
– ekstern klemliste kan tilsluttes direkte til motoren (motorversion ’E’)
– motoren kan leveres med eller uden UL-certificering:
- Europa: bestil uden UL-certificering (version 0)
- USA / Canada: bestil med UL-certificering (version U)
– synkronisering af op til fire vinduesmotorer uden eksternt synkroniseringsmodul
– ægte positionstilbagemelding og tre hastigheder ved anvendelse af styring med
MotorLink®
– soft close
– indbygget elektronisk overbelastningsbeskyttelse/endestop
– motorelektronik med mikrocontroller
– motoren reverserer til vinduets idealposition for forlængelse af vindues-
pakningens levetid
– nem montage
Specifikationer
| Montage | Indbygning Påbygning |
| Vinduestype | Bundhængt Sidehængt Tophængt |
| Slaglængdemuligheder | 50 - 500 mm i spring af 10 mm |
| Trykkraft | 200N |
| Trækkraft | 200N |
| Lukke kraft | 3000 N |
| Driftshastighed | Programmerbar fra 3mm/s til 10mm/s |
| Lydtrykniveau | ≤30 dBA (driftshastighed: 3 mm/s)dBA ≤46 dBA (driftshastighed: 9,5 mm/s)dBA |
| Strømforsyning | 24 VDC |
| Strømforbrug | 1 A |
| Nominel forsyningsspænding | 24V DC (max. 10% rippel) |
| Kaplingsklasse | Indbygget: IP 32 Påbygget: IP 20 |
| Størrelse | 30,5 x 517 x 42 (H x B x D)mm |
| Farvemuligheder | Grå (RAL 9006) |
| Materiale | Lakeret zinkhus med 13mm zinkkromatpassiveret stålkæde |
| Bestilles separat | Beslag samt standard forlængerkabler type WLL |
| Netværksforbundet standbyforbrug | Se vedhæftede filer for netværksbaseret standby-forbrug under den MotorController / brandcentral, som enheden er tilsluttet. |
Levering inkluderer
Kædemotor med 100mm tilledning med fast-in/fast-on-stik til WLL-tilledning.MotorLink® - intelligent styring av vinduer
