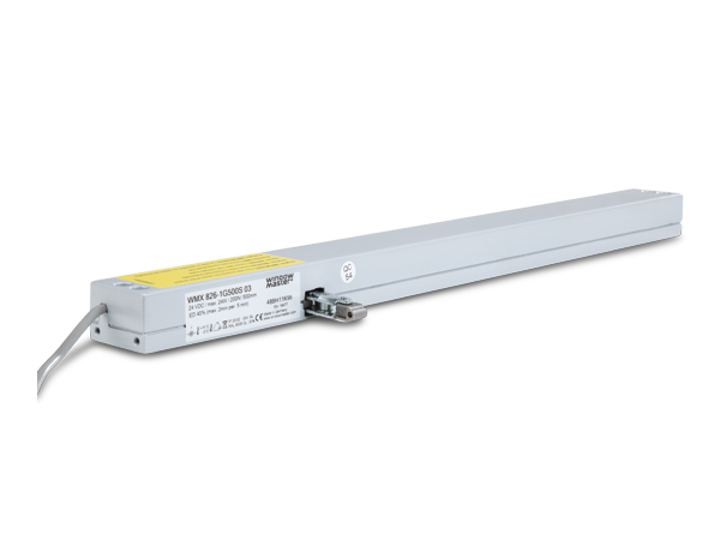

Kædemotor 200N
WMX 826
- Kædemotor til påbygning på vinduesprofiler
- Til komfortventilation
- Til top- og bundhængte vinduer samt drejevinduer
Om WMX 826
Hovedtrekkene
-
Komfortventilation
Produktet kan anvendes til komfortventilation for at sikre, at bygningens brugere nyder et behageligt indeklima.
-
±24V Nominel forsyningsspænding
Produktet anvendes med ±24V styringer.
-
MotorLink®
Produktet kan kommunikere med styringer med MotorLink® – WindowMasters intelligente patenterede digitale kommunikation.
Produkt detaljer
Programmerbar 24V DC kædemotor for påbygning på vinduesprofiler til komfortventilation.
Egenskaber
– anvendes med ±24V styringer eller styringer med MotorLink®
– kan anvendes sammen med låsemotor type WMB
– ekstern klemliste kan tilsluttes direkte til motoren (motorversion ’E’)
– motoren kan leveres med eller uden UL-certificering:
- Europa: bestil uden UL-certificering (version 0)
- USA / Canada: bestil med UL-certificering (version U)
– synkronisering af op til fire vinduesmotorer uden eksternt synkroniseringsmodul
– ægte positionstilbagemelding og tre hastigheder ved anvendelse af styring
med MotorLink®
– soft close
– indbygget elektronisk overbelastningsbeskyttelse/endestop
– motorelektronik med mikrocontroller
– motoren reverserer til vinduets idealposition for forlængelse af vindues-
pakningens levetid
– nem montage
Specifikationer
| Montage | Påbygning |
| Vinduestype | Tophængt Bundhængt Drejevinduer |
| Slaglængdemuligheder | 50 - 500mm i spring af 10mm |
| Trykkraft | 200N |
| Trækkraft | 200N |
| Lukke kraft | 3000N |
| Driftshastighed | Programmerbar fra 3mm/s til 9mm/s |
| Lydtrykniveau | ≤30 dBA (driftshastighed: 3 mm/s)dBA ≤46 dBA (driftshastighed: 9,5 mm/s)dBA |
| Strømforsyning | 24 V DC |
| Strømforbrug | 1A |
| Nominel forsyningsspænding | 24V DC (max. 10% rippel)V DC |
| Kaplingsklasse | Indbygget: IP 32 Påbygget: IP 20 |
| Levetid | Testet med 10.000 åbne- og lukkebevægelser |
| Størrelse | 30,5 x 487 x 42 (H x B x D)mm |
| Farvemuligheder | Grå (RAL 9006) Hvid (RAL 9010) |
| Materiale | Lakeret zinkhus med 13mm zinkkromatpassiveret stålkæde |
| Bestilles separat | Beslag samt standard forlængerkabler type WLL |
Levering inkluderer
Motor (ikke UL-certificeret) med 5m tilledning med fast-in/fast-on tilslutningsstik til WLL-tilledning eller motor (UL-certificeret) med 2m UL-godkendt tilledningMotorLink® - intelligent styring av vinduer
