Der vitenskapen puster: Fasadeautomatisering og brannventilasjon ved Harvard Science & Engineering Complex

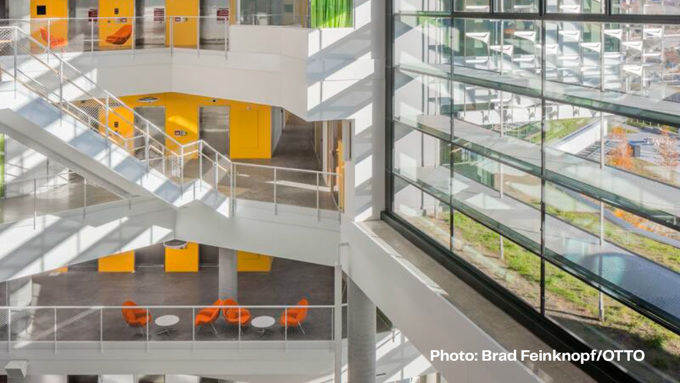

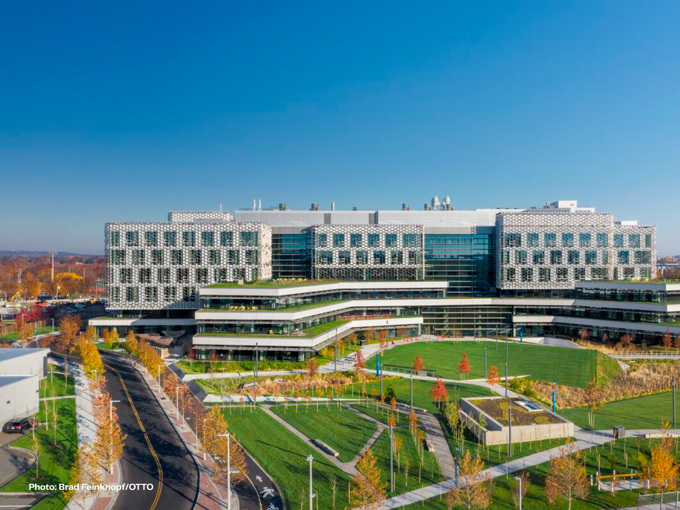

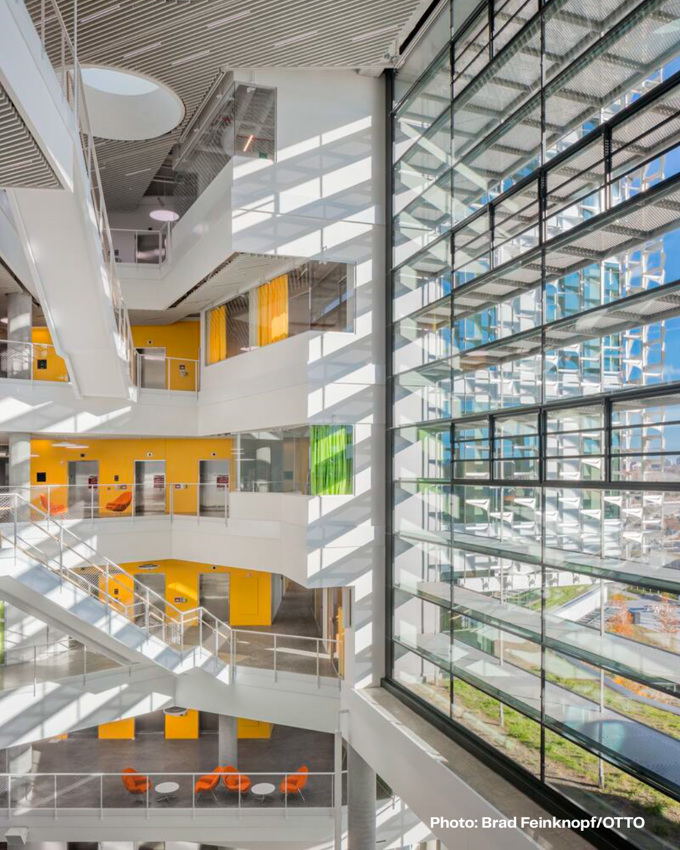

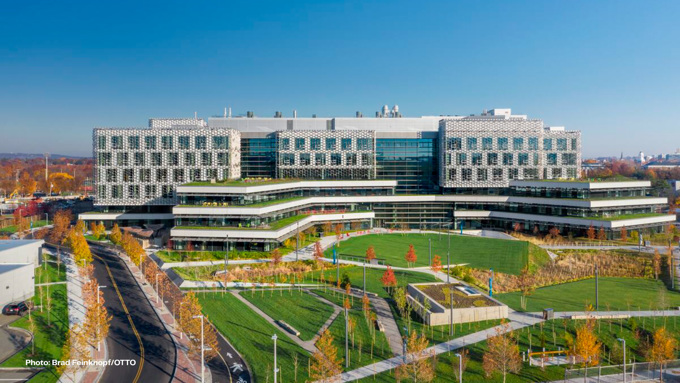

Ved Harvard Universitys Science & Engineering Complex i Allston, Boston, er fasaden langt mer enn bygningens arkitektoniske ansikt. Den regulerer dagslyset, begrenser solvarmetilførselen, støtter naturlig ventilasjon og inngår som en aktiv del av byggets brannventilasjon. Samtidig bidrar den til et sunt og energieffektivt miljø for forskning, undervisning og samarbeid. Science & Engineering Complex er tegnet av Behnisch Architekten og strekker seg over åtte etasjer. Bygningen består av tre hovedfløyer som bindes sammen av to store, glassoverdekkede atrier. Her samles laboratorier, undervisningslokaler, fakultetskontorer, arbeidsområder, fellesarealer og sosiale møteplasser i ett sammenhengende forsknings- og læringsmiljø for Harvard John A. Paulson School of Engineering and Applied Sciences. Det er en bygning skapt for vitenskapelige gjennombrudd – og utformet med den samme omhuen og presisjonen som forskningen som foregår innenfor.
Besøg et prosjektLøsning
Naturlig ventilasjon , Røykventilasjon
Lokasjon
Boston, USA
Sektor
Skoler og institusjoner
Prosjekttype
Nybygg
Et nytt landemerke for forskning og samarbeid
Science & Engineering Complex er en sentral del av Harvards utvikling av Allston-campus og er utformet for å fremme tverrfaglig samarbeid på tvers av forskning og undervisning. Bygningens arkitektur legger til rette for møtet mellom mennesker, der de store atriene knytter de ulike fagmiljøene sammen både visuelt og funksjonelt.

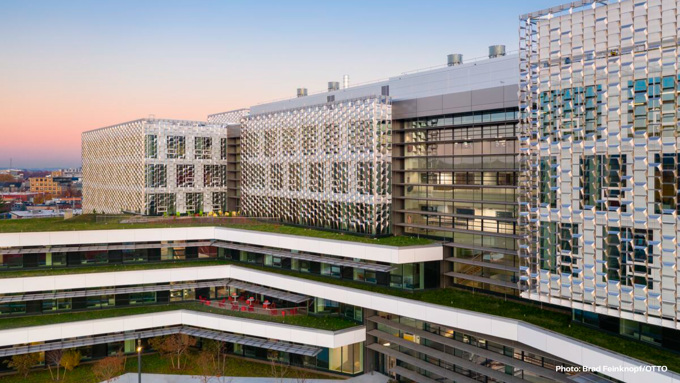

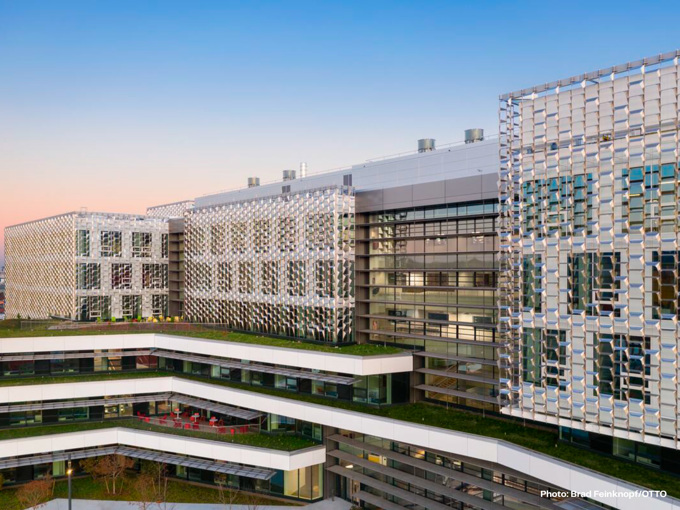

Fasaden er et markant kjennetegn. Laboratorieområdene er omgitt av verdens første hydroformede solavskjerming i rustfritt stål, som reduserer solvarmen om sommeren samtidig som den slipper verdifullt dagslys inn i vinterhalvåret. Konstruksjonen reflekterer lyset dypt inn i bygningen uten å begrense utsynet.
Dermed blir fasaden en aktiv del av byggets samlede strategi for komfort og energieffektivitet. Den fungerer ikke bare som klimaskjerm, men som et integrert system som skaper balanse mellom dagslys, solavskjerming, utsyn, termisk komfort og energiforbruk.
Harvards ambisjon: Et sunnere laboratoriemiljø med lavere energiforbruk
Byggherren, The President and Fellows of Harvard College, stilte høye krav til prosjektet. Laboratoriebygninger hører til blant de mest komplekse bygningstypene når det gjelder ventilasjon, brannsikkerhet, energiforbruk og teknisk koordinering. Ambisjonen var å skape moderne forsknings- og læringsmiljøer med et eksepsjonelt inneklima og et betydelig lavere energiforbruk. Resultatet har fått bred anerkjennelse. Science & Engineering Complex er sertifisert etter LEED Platinum og Living Building Challenge Petal Certification innen Materials, Beauty og Equity. Harvard omtaler samtidig bygningen som en av verdens sunneste og mest energieffektive laboratoriebygninger. Dette stilte høye krav til alle byggets komponenter. Fasaden, solavskjermingen, glassfeltene, ventilasjonsløsningene og systemet for brannventilasjon skulle samlet bidra til én helhetlig bygningsløsning med høy ytelse.
Behov for frisk luft, brannventilasjon og høy energieffektivitet

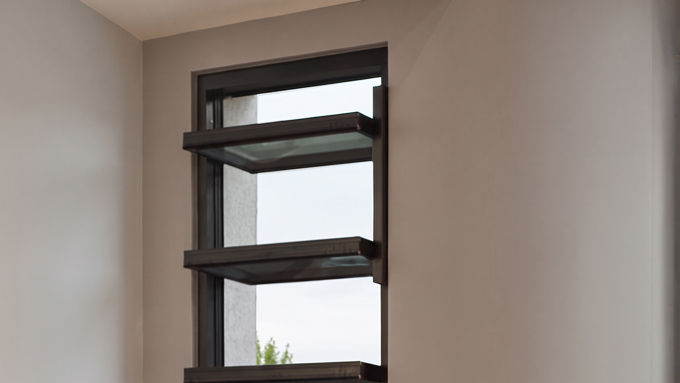

Byggets glassfasader kombinerer utvendig solavskjerming med automatiserte, åpningsbare vinduer som støtter naturlig ventilasjon. For å oppfylle kravene til både daglig ventilasjon og røyk- og varmeavtrekk – uten å gå på kompromiss med byggets termiske ytelse – valgte prosjektteamet tredoble FIEGER FLW 40 SmoTec-lamellvinduer. Totalt ble det installert 52 FIEGER FLW 40 SmoTec-enheter, montert parvis i fasaden. Hvert lamellvindu ble utstyrt med 24 V DC-motorer som er integrert med byggets styresystem og koblet til brann- og røykdeteksjonen.
Én fasadeåpning – to sentrale funksjoner
Ved Science & Engineering Complex løser FIEGER-lamellvinduene to oppgaver i én og samme fasadeåpning. I den daglige driften sørger de for naturlig ventilasjon ved å tilføre frisk uteluft når de klimatiske forholdene gjør det mulig. Dette reduserer behovet for mekanisk ventilasjon og skaper en tettere forbindelse mellom byggets inneklima og forholdene utendørs.
Dersom det oppstår brann, inngår de samme fasadeåpningene i byggets system for røyk- og varmeavtrekk. De motoriserte lamellvinduene aktiveres via byggets styresystem og branndeteksjon, slik at røyk og varme raskt kan ledes ut av bygningen og bidra til tryggere forhold under evakuering. Denne dobbeltfunksjonen er en av de viktigste styrkene ved den fasadeintegrerte løsningen. Den samme åpningen støtter både komfortventilasjon i det daglige og byggets brannsikkerhet – uten å påvirke fasadens arkitektoniske uttrykk.
Høy teknisk ytelse – diskret integrert
Lamellvinduene er utviklet for å inngå naturlig i fasadens design, samtidig som de oppfyller en lang rekke tekniske krav. Ventilasjonsrammene ble lakkert i Duraflon RAL Design 1402005 30 E for å harmonere med den øvrige fasaden. Glassoppbygningen består av Guardian SNX 60/28 med herdet ytterglass, argonfylte hulrom, floatglass og et innvendig low-E-belegg. Løsningen oppnår en samlet U-verdi på 1,25 W/m²K, mens lufttettheten er klassifisert i klasse 4 etter EN 12207. Lamellvinduene bidrar dermed aktivt til byggets energieffektive klimaskjerm. Også vanntetthet var et viktig fokusområde. Før installasjonen i USA ble systemet testet ved Gartners eget testanlegg, der det oppfylte kravene til klasse 8A i henhold til EN 12208. FLW 40 SmoTec er dessuten testet etter EN 12101-2 for naturlig røyk- og varmeavtrekk samt BS 6180:2011 for barrierelast. Resultatet er en dokumentert løsning for en kompleks bygning med høye krav til både sikkerhet og drift. Resultatet er en fasadeløsning som arbeider diskret i bakgrunnen. Den støtter naturlig ventilasjon, brannventilasjon, værbestandighet, energieffektivitet og arkitektonisk kvalitet – samlet i ett integrert fasadeelement.
Frisk luft, sikkerhet og intelligent fasadedesign

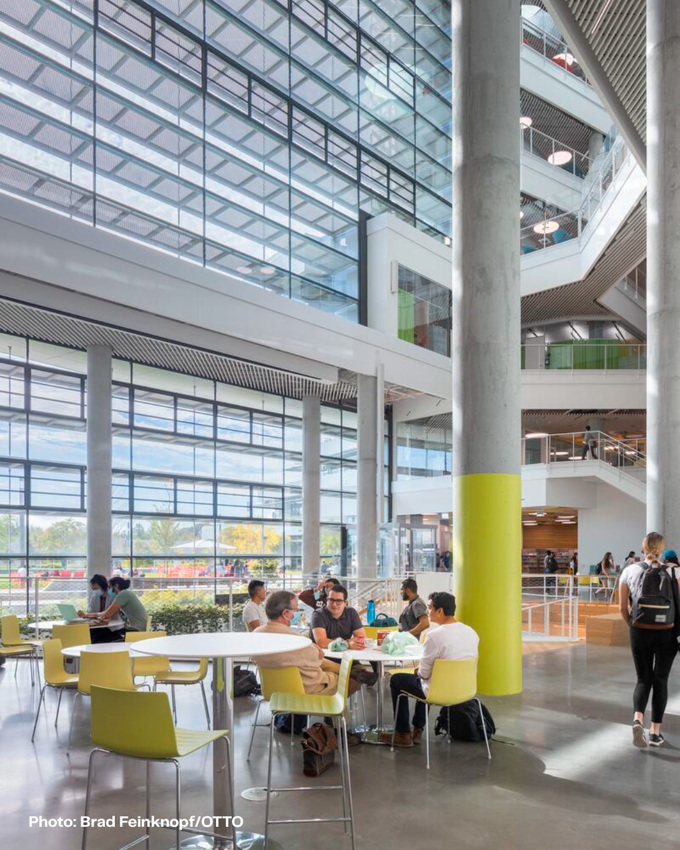

Science & Engineering Complex er en teknologisk avansert bygning, men dens suksess måles først og fremst på opplevelsen den skaper for brukerne. Laboratoriene danner rammen om banebrytende forskning. Undervisningslokaler og makerspaces støtter aktiv læring, mens atrier og fellesområder inviterer til møter, samarbeid og kunnskapsdeling. Fasaden spiller en avgjørende rolle i denne opplevelsen. Ved å regulere dagslys, begrense solvarme, sikre naturlig ventilasjon og støtte brannventilasjon bidrar den til et inneklima der studenter, forskere, undervisere og besøkende kan arbeide under komfortable og trygge forhold. Prosjektet viser samtidig verdien av å tenke fasaden inn tidlig i prosjekteringen. For byggherrer, arkitekter, rådgivere og fasadeentreprenører illustrerer Science & Engineering Complex hvordan naturlig ventilasjon og brannventilasjon kan integreres i én samlet fasadeløsning, fremfor å bli håndtert som separate tekniske disipliner. Når fasade, automasjon og brannsikkerhet utvikles som en helhet fra starten av, blir resultatet en bygning der arkitektur, funksjon og teknologi spiller sammen.
